כניסות וידאו

ממשקים:

• HDMI Type A נקבה ×1 (שחור)
• VGA ‏(HDB-15) נקבה ×1 (כחול)

אימפדנס:

• HDMI: ‏100Ω
• VGA: ‏75Ω

מרחק מקסימלי:

• HDMI: עד 3 מטר
• VGA: עד 10 מטר

וידאו

קצב נתונים מרבי: ‎10.2Gbps (‎3.4Gbps לכל ערוץ)
Pixel Clock מרבי: ‎340MHz

תמיכה:
HDMI ‏(3D, Deep Color, 4K), תואם HDCP 2.2, ‏CEC

רזולוציה וטווח:

• HDMI:
  • עד ‎4K למרחק ‎70 מ' (Cat5e/6) / ‎100 מ' (Cat6a / כבל ATEN ייעודי)
  • ‎1080p עד ‎100 מ' (Cat5e/6/6a)
• VGA:
  • עד ‎1920×1200 / ‎1600×1200 למרחק ‎70 מ' (Cat5e/6) / ‎100 מ' (Cat6a / כבל ATEN)
  • ‎1920×1080 עד ‎100 מ' (Cat5e/6/6a)

תמיכה ב־4K:

• ‎4096×2160 / ‎3840×2160 @ 60Hz ‏(4:2:0)
• ‎4096×2160 / ‎3840×2160 @ 30Hz ‏(4:4:4)

אודיו

כניסות:

• HDMI Type A נקבה ×1
• כניסת אודיו 3.5 מ"מ ×1

שליטה

RS-232:
חיבור טרמינל (3 פינים), ‎19200 baud, ‏8bit, ‏1 stop, ללא parity

IR:
חיבור 3.5 מ"מ ×1

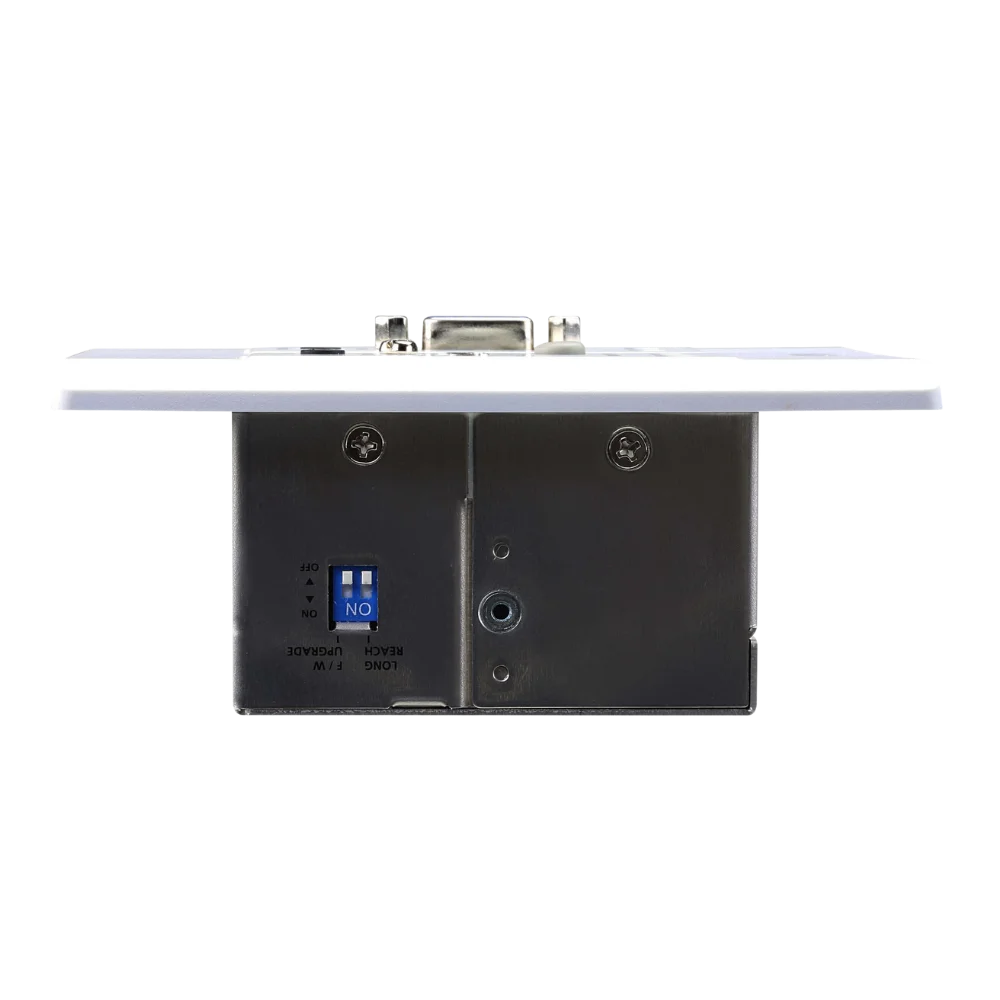

מתגים

• בחירת מקור וידאו: HDMI / VGA / Auto
• מצב Long Reach: הפעלה / כיבוי
• עדכון קושחה: הפעלה / כיבוי

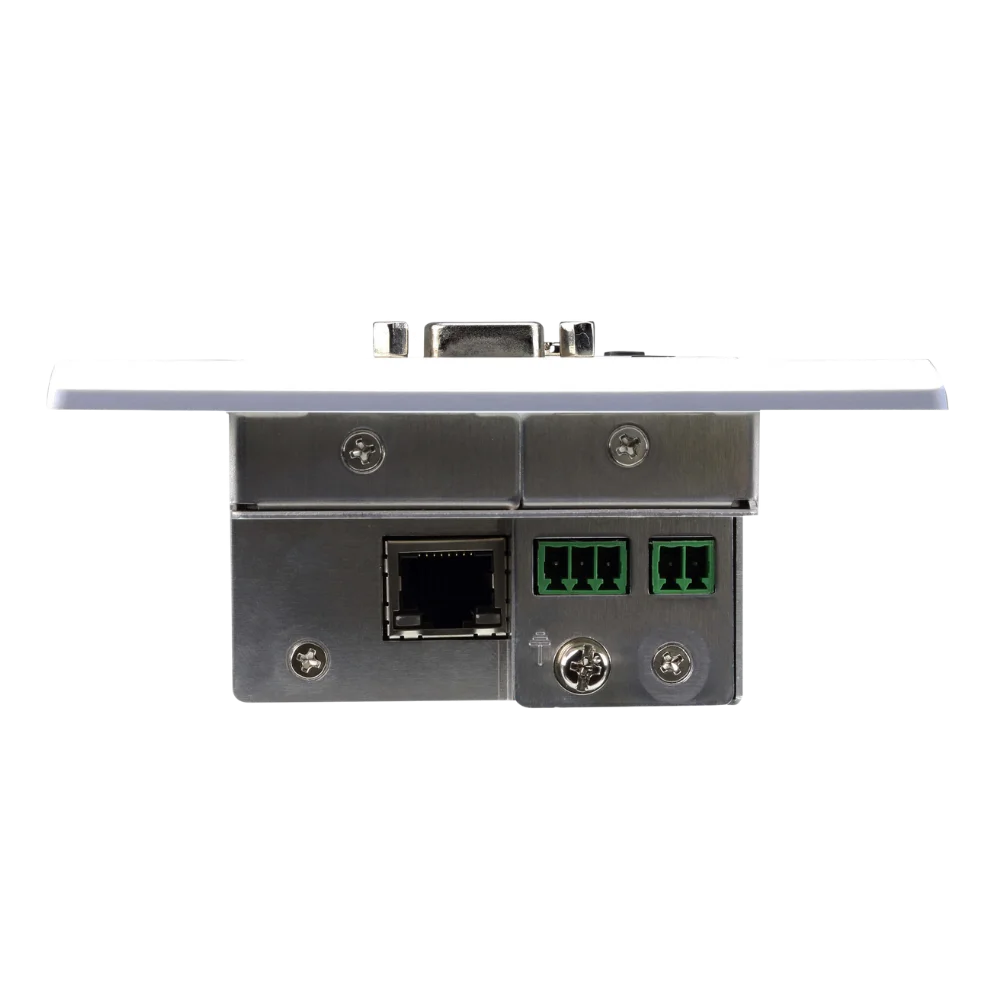

חיבורים

בין יחידות: RJ-45 ×1
מתח:

• טרמינל 2 פינים ×1
• או RJ-45 עם תמיכה ב־POH

צריכת חשמל

• DC 5V: ‏3.04W
• POH: ‏3.8W

תנאי סביבה

טמפרטורת עבודה: ‎0°C עד ‎40°C
אחסון: ‎-20°C עד ‎60°C
לחות: ‎0%–80% ללא עיבוי

מאפיינים פיזיים

מבנה: מתכת
משקל: ‎0.21 ק״ג

מידות (אורך×רוחב×גובה):
‎10.42×8.79×5.19 ס״מ

מידות פאנל קדמי:
‎11.43×11.43×0.65 ס״מ

הערה:
לצורך שימוש במוצר זה נדרש להוסיף את מקלט הדגם VE2812PR.
